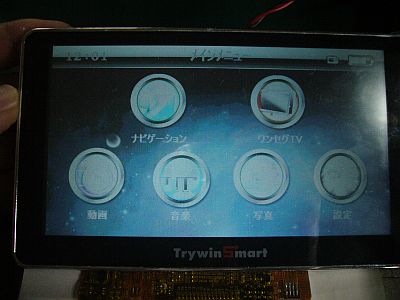

「PC110」の“TFT表示化”に使えそうな5型ナビ機に絞って、ネット上で、その"仕様”を探し回って、5型 WVGA（800x480）だろうと見込んで、Trywin製 DTN-X650を2台、（別々に）買った「DTN-X650」（￥９１５送料込み、￥１,４７９送料込み）のだが、それらの中を開けてビックリ！

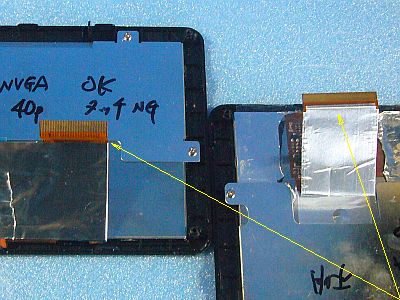

「液晶フレキ端子」が、片方は40ピン、他方は50ピンだった！（エッ？）
「40ピン」の方は、即「PC110」のパネル置換に使えるが、「50ピン」の方は、接続方法の解析も出来ていない。（図１）
それに、コネクタ類だって高価になるから、あまり使いたくないタイプだ。
だが、外観からはまったく見分けが付かない（図２<クリック>）し、しかも、これらは未だ（ジャンク）市場に沢山出回っている感じが無い。
例えば、DTN-X600系辺りは、色々なジャンク品を良く見掛けるが、それらはWQVGA（480x272）で、今回の「PC110」液晶パネルの置換えには、役に立たない。
気分として、置換えに使う「TFTパネル」は出来るだけ潤沢にあって、かつ安価な材料を使いたいので、更に、「TFTパネル」探しをせねば。

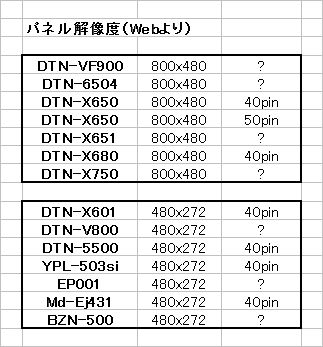

今回の“適合しそうな5型「TFTパネル」”の内、入手し易そうな物で、“仕様”の分かったものだけ表にしてみた。（図３）
「液晶端子」の端子数／ピン数は、現物を確かめたモノだけ。
現物で確かめないと、今回のようにフレキの端子数が違っていたり、フレキ端子が裏返しだったりして、素直に（？）使えなかったりする可能性がある。
やはり、Trywin製のナビ機の中に、幾つか"適合品”がありそうだ。
その他、Trywin製と同類の“主基板”を使っているナビ機を見掛けたことがあるので、それらの「TFTパネル」もサイズ・端子数が合えば、使えるかもしれない。
「PC110」実験系 不調 「10月27日」

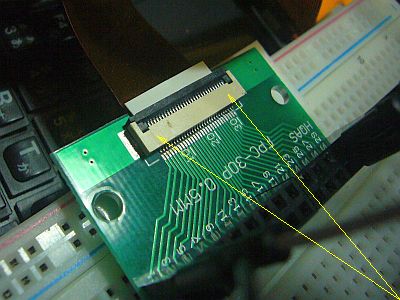

これまで「PC110」の“TFTパネル化”の実験・試験に酷使して来た「実験系」が、遂に不調になってしまった。（図２<クリック>）（トホホ！）
始めは、「VS信号」が出ないために、“表示”が出なくなって、「バック・ライト」だけが煌々と点灯していたのだが、色々、“結線の具合”を確かめたり、“レジスタ値”を書き換えたりしている内に、更に「バック・ライト」まで点灯しなくなった。（図１）
もう、この「実験機」は、寿命が尽き掛けているのかもしれない？と思いながら、眺めていた。
このマシンは、昔から“163エラー病”があって、本来なら、通常の使い方は難しい。
それが、ここまで、“TFTパネル化実験”の役に立ってくれたわけだ。
ここで、お役御免にして、棚の奥へ仕舞い込もうか？どうしようか？と考えていた。
だが、念には念を入れて、更に調べてみると、直接「PC110」のフレキ／FPCからの電圧や信号は、ちゃんと出ているではないか！
もしかしたら、これは、“コネクタとフレキの不整合”ではないかと思い至った。
それで、「コネクタ」の片方ずつを強く押してみたら、（出ていないと思っていた）電圧や信号が出て来る♪（図３）
乱暴にも、「コネクタ」（多分、0.3mm）に対して、空隙不適合のまま、「フレキ」（多分、0.4mm）の脱着を繰り返したので、遂には、コネクタ−フレキ間が局部的に浮いてしまったのではないか。
一方、「PC110」本体は未だ活きているらしいので、ホッとした！
しかし、この“コネクタ−フレキ不整合”は困ったものだ。
対策として、元のパネル駆動回路の「コネクタ」を外して使うことを考えた。
これは相当難しそうだが、先日、トライしたことでもあるし、やってやれないことはなかろう。兎に角、挑戦してみるかな。
その前に、フレキの方の端子金属の“痛み具合”も見ておかなくっちゃ！
オマケ（？）とし、結合に使っているジャンパー／結線群の中にも、“隠れた不良品”があることが分かった。
偶々、それらの抵抗値を測ってみたら、無限大Ωを示すものが2本混じっていた。ゲゲッ！（図４<クリック>）
まぁ、酷使した？からかもしれないが、もうちっと、頑張りがきかないものなのかねぇ。
FPCコネクタ端子半田付け 「10月23日」
先日、半田付け済みの基板を買ったついでに、「FFC/FPCコネクタ」と「基板」が別々のもの（つまり、“ご自分で、お好きなように、どーぞ！”という類のパーツ）を、（物好きで）一緒に買ってみた。
相当に細かい作業．．．ではなくて、注意を払うところさえ心得ていれば、荒っぽい作業で済むところが面白い。
使い過ぎで“頭”が疲れた時の“癒し”（？）に、こうした作業が一番！
１：先ず、基板側にペーストをべったり塗り付け。
２：その上に「コネクタ」を乗せて、慎重に位置合わせ。
３：裸眼では無理なので、5〜6倍のルーペで確かめながら、重しを乗せて固定。

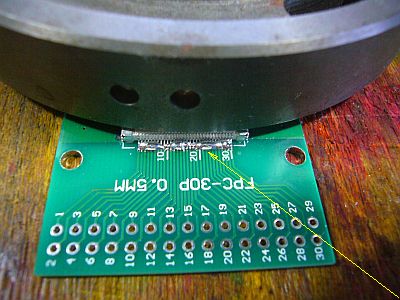

４：基板の端子側から半田鏝を当てながら、半田をべったり盛り付け。（図１）
５：次に、“半田吸取り網線”で、徹底的に“半田吸取り”。
６：ルーペで、ピン間ショートの無いことを確認。
７：これと完成品とをFC（フラット・ケーブル）などで繋いで、全端子の導通や不要導通を確認。
８：OKなら、オシマイ！
９：両側の金具は、余程注意して半田付けしないと、「コネクタ」を熔かし、壊してしまう。
調子に乗って、4枚も仕上げてしまった♪（図２<クリック>）
LCD端子調べ余禄 「10月05日」
目下、「PC110」の表示改良の検討中だが、その作業中に、不良化した（はずの）“液晶パネル”の表示改善が出来てしまった！
元々は、“コントラスト”が極端に薄くて、動作はするけれども“表示不良品扱い”で、端子群調べには、丁度いい材料だったもの。（図１）
端子群の機能が正しいかどうか？を調べ直すために、FFC両面を覆っていた「遮蔽・補強テープ」を全部剥がした。
そしたら、ちっちゃなVR（可変抵抗器）が見えた。
だが、配線を追うのに忙しくて、そんなVRなどには構って居られなかった。
ところが、後で、上のフィルムに傷を入れて、このVRを廻して調整してみたら、ぐっとコントラストが改善されてしまった！（図２<クリック>）
こりゃ、壊してしまうのが惜しくなった！．．．（かな？）
そのVR、通常は、（導電性の）「遮蔽テープ」に覆われていて、まったく見えるものではないが、今回全部「遮蔽テープ」群を剥がしたので、露になったってわけ。（図３ 右上）
これは、このままでは廻せなくて、上のフィルムをナイフで切れ目を入れて細ドライバーが入るようにしないとダメだった。
調節は、かなり微妙な操作を必要とするが、一旦設定出来ると後は安定しているようだ。
まぁ、そちらの方は、完全な余禄だった！（苦笑）

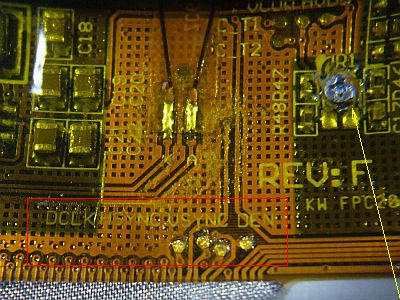

むしろ、収穫は、左下に見えた“シルク印刷”の方で、［DCLK］、．．．や［DEN］なんてシルク印刷があり、これは端子機能の確認・確定に大変役立った！
前々回に作った（暫定）端子図は、まったく逆の配置になっていたようだ。
これは改めて、修正図を作るつもり。
．．．しかし、半不良品というのは、（ダメモトで）壊して詳細を調べるには、大変良い材料だ！（図４<クリック>）
そして、偶に、“正常化”してしまったりする。
そういう意味で、こうしたジャンク／半不良品は、なかなかに捨て難く、また溜まり易いのが、玉に瑕！？（笑）
